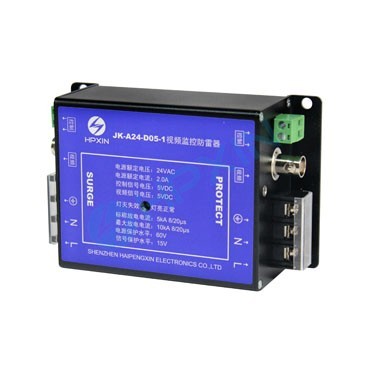

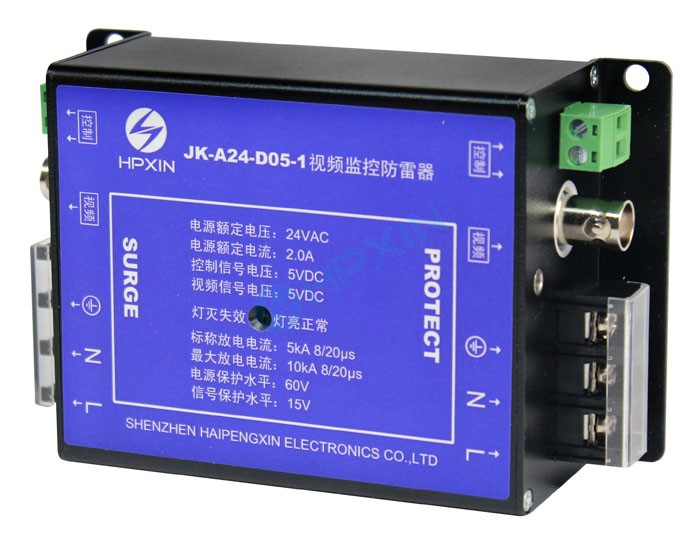

視頻監控防雷器 JK-A24-D05-1
視頻監控防雷器
一、產品描述
視頻監控浪涌保護器系列主要用于視頻監控系統，可有效保護設備不受來自電源線、視頻信號線、云臺控制線等的感應雷擊和浪涌電壓所造成的損壞。
二、產品特點
1、三合一、二合一獨立設計
2、適用電壓齊全
3、粗、細兩級防護
4、插入損耗低
5、殘壓低
6、響應速度快
7、LED燈指示

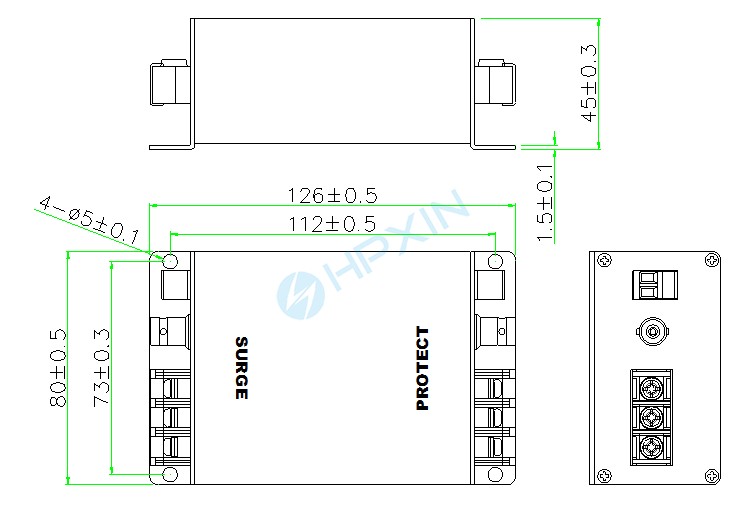

三、結構尺寸
技術參數：
項目 | 技術參數 | |
產品型號 | JK-A24-D05-1 | |
電源電壓 | 24VAC | |
額定電流 | 2A | |
控制信號 | 5VDC | |
視頻信號 | 5VDC | |
標稱放電電流 | 5kA（8/20μs） | |
最大放電電流 | 10kA（8/20μs） | |
電壓保護水平 | 電源口 | 150V（5kA，8/20μs） |
控制/視頻端口 | 900V /400V(8/20μs） | |
最大傳輸速率 | 10Mbps | |
視頻特性阻抗 | 75Ω(K/K) | |
插入損耗 | ≤0.5dB | |
