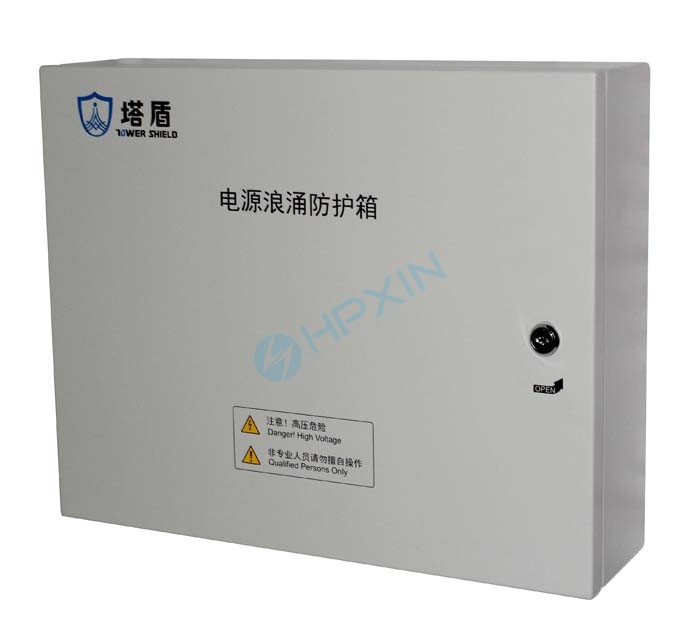

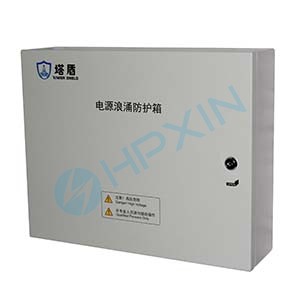

電源防雷箱 B3P385-63-100Ⅱ （塔盾系列）
三相電源防雷模塊（Ⅱ類：8/20μs）
一、產品描述：
本電源防雷箱主要作為380V三相交流電源系統前端的防雷裝置。具有過熱和過流失效脫扣保護功能；設有防護工作指示和遠程故障告警端口（干接點），便于遠端監控。
二、產品特點：
1、室內防護設計IP20
2、電涌3+1全模保護
3、防雷保護狀態指示功能
4、凱文接線方式，殘壓更低
5、溫控?cái)嗦芳夹g(shù)，避免火險發生
6、防雷模塊狀態遠程監測功能
7、雷擊計數功能

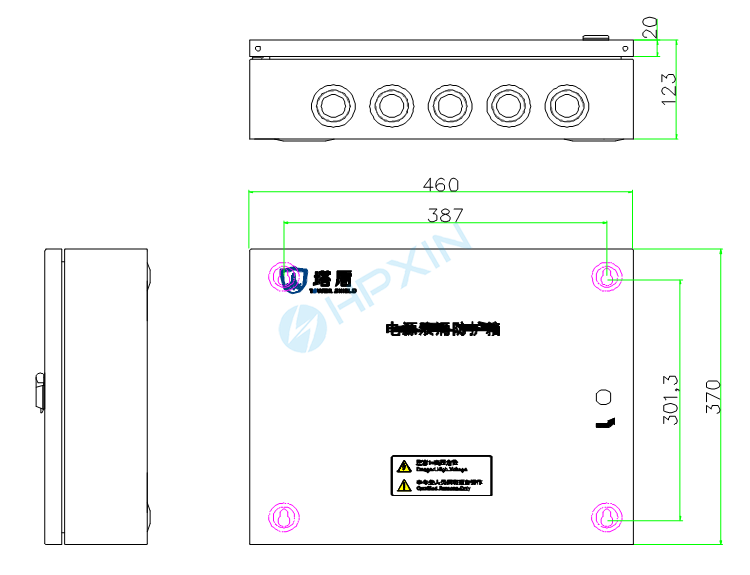

三、結構尺寸
技術參數：
序號 | 項目 | 技術參數 | |
1 | 產品型號 | B3P385-63-100Ⅱ | |
2 | 額定電壓 | 380VAC | |
3 | 額定電流 | 63A | |
4 | 額定頻率 | 50/60Hz | |
5 | 最大持續運行電壓-Uc | 385VAC | |
6 | 位置類別 | 室內 | |
7 | 端口數量 | 二端口 | |
8 | 安裝方式 | 固定安裝 | |
9 | SPD類型 | 2類 | |
10 | 標稱放電電流In | 40kA（8/20μs） | |
11 | 沖擊電流 Iimp | 100kA(10/350μs) | |
12 | 電壓保護水平-Up（In） | 1.5KV | |
13 | 阻燃等級 | UL94-V0 | |
14 | 外殼防護等級 | IP20 | |
15 | 端口接線規格 | L1、L2、L3、N端口 | 18~6AWG |
告警端口 | 26~14AWG | ||
