T3類浪涌保護器
一、產品描述：二、產品尺寸圖：三、產品電氣原理圖：
一、產品描述：

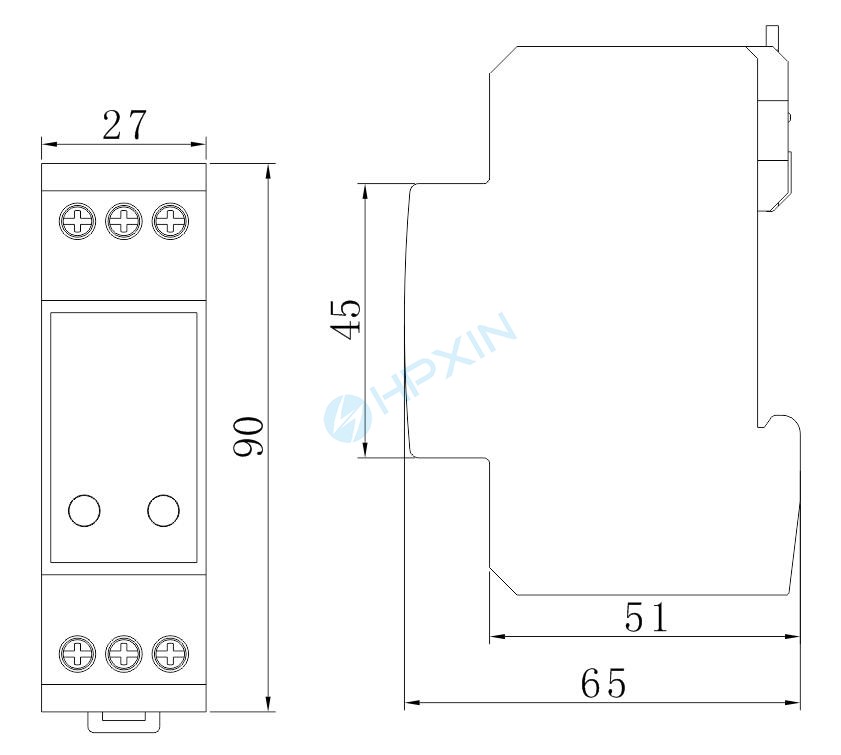

二、產品尺寸圖：

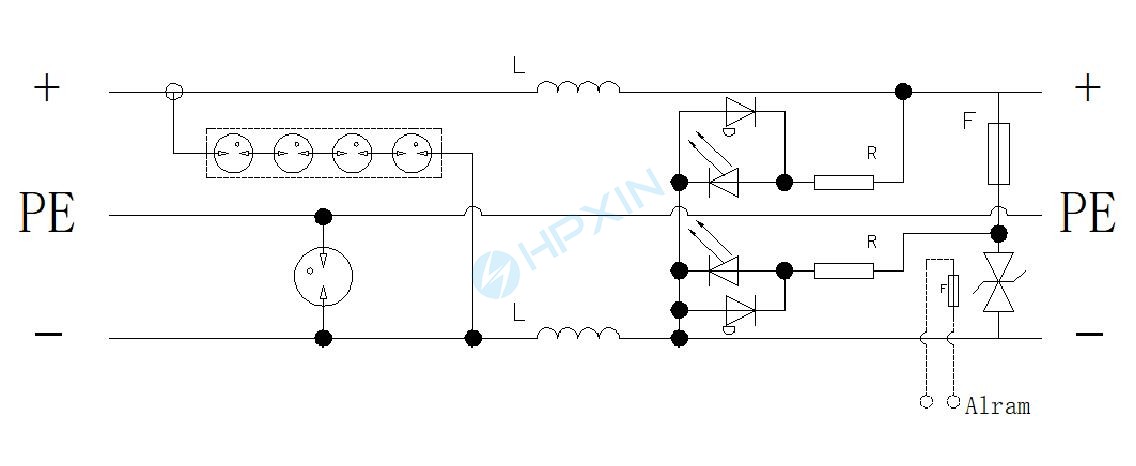

三、產品電氣原理圖：
型號 | HSD-24P | HSD-110P | HSD-220P |
SPD類別 | T3類 | ||
額定工作電壓 Un | 24V | 110V | 220V |
最大持續運行電壓 Uc | 36V | 150V | 320V |
標稱放電電流 In | 10 kA ( 8/20μs) | ||
最大放電電流 Imax | 20 kA (8/20μs) | ||
電壓保護水平 Up | ≤100V | ≤700V | ≤1200V |
響應時間 ta | ≤25ns | ||
額定負載電流 IL | 10A | ||
推薦串接過流保護裝置 | C10 | ||
失效指示 | 指示燈亮：正常；指示燈滅：失效 | ||
連接線徑 | 2.5 mm2~4mm2 | ||
遙信報警 | 常閉 | ||
告警端子負載電流 | 250V/0.5(AC)0.1(DC), 125V/1(AC)0.5(DC) | ||
安裝方式 | 35mm標準DIN導軌安裝 | ||
外殼阻燃等級 | UL94 V-0 | ||
防護等級 | IP20 | ||
